キュービクル

EV充電器用シリーズ：KPAⅢタイプ

設備容量
●300kVA以下
受電方式
●PF・S受電方式
設置条件
●屋内・屋外共用
■特長

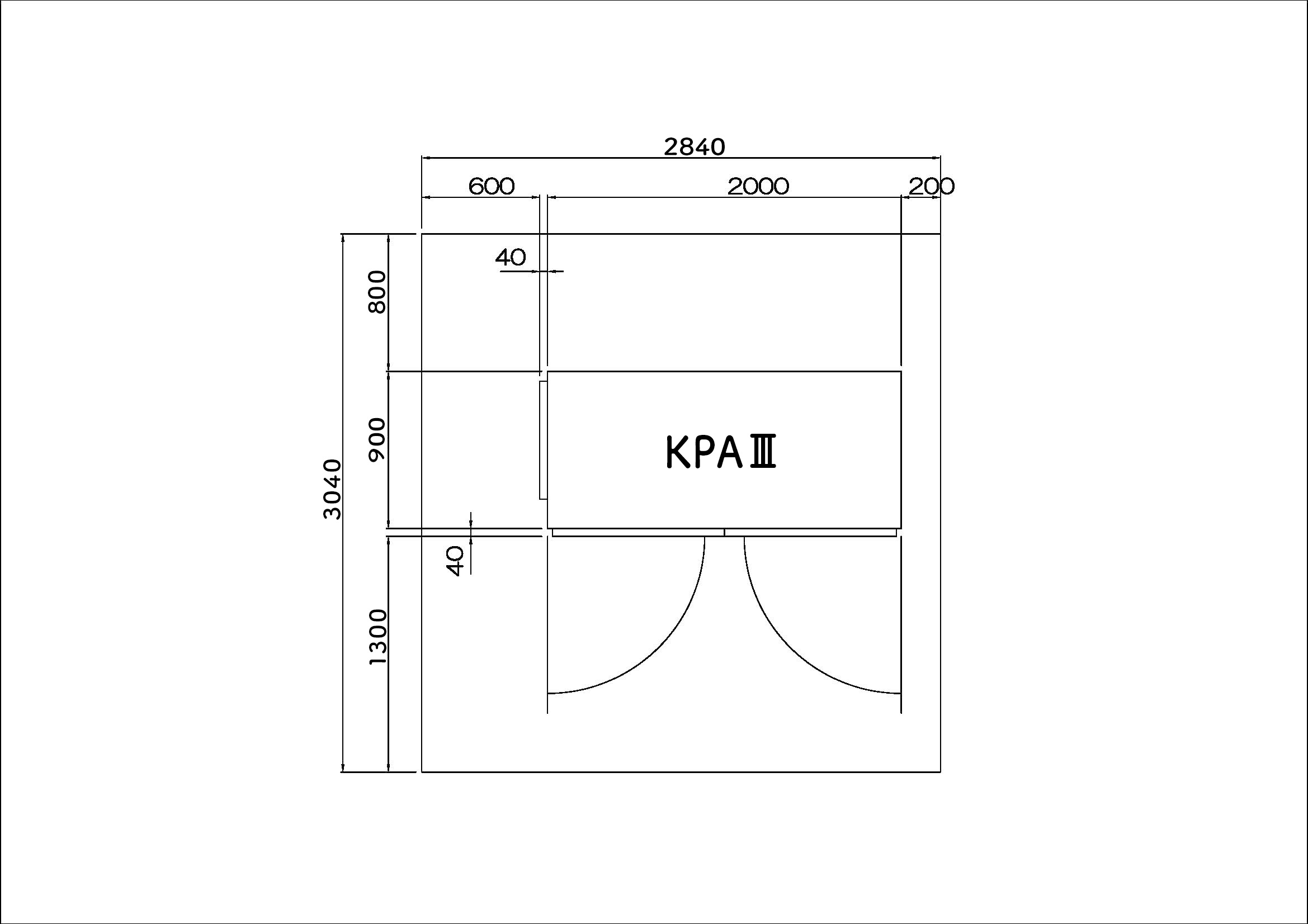

省スペース
KPAⅢタイプでは最大300kVAまでW2000で収納可能。

■図面ダウンロード
kpm

  • (普通)

  • (急速)

  • (普通)＋(急速)

パンフレットはこちら

定格、仕様

KPAⅢタイプ
最大設備容量 300kVA以下
収納可能変圧器容量 3øのみの場合　200kVA以下
1øのみの場合　合計200kVA以下（変圧器単体は100kVA以下）
3ø+1øの場合　3ø200kVA以下　1ø100kVA以下

外形寸法（単位：mm）

機種 外形寸法　単位：mm
Ｗ（本体幅） Ｈ（本体高さ） Ｄ（本体奥行）
KPAⅢ 2000 2445 900

ブレーカ収納可能個数（最大）

表面型

2面体および3面体の
左2面ユニットに収納
できるブレーカ個数

ブレーカー図

3面体の右ユニットに追加できるブレーカ個数
■ブレーカ収納可能部分

ブレーカー図
ブレーカ収納可能個数 ブレーカ収納可能個数
400AF個数 0 1 2 3 4 5 6 0 1 2 3
225AF・100AF個数 13 10 8 6 4 3 2 7 4 2 1

※1　変圧器1台に接続されるブレーカ個数によっては、上表を適用できない場合があります。詳細については別途お問い合わせください。

※2　動力側、電灯側トータルの収納可能個数です。
