キュービクル

標準シリーズ:KPAタイプ

設備容量300kVAまでのキュービクルを豊富なオプション仕様で短納期対応。

設備容量
●300kVA以下
受電方式
●PF・S受電方式
設置条件
●屋内・屋外共用
■特長
オプション対応
豊富なオプション対応で、ニーズに合わせて商品を短納期でお届けします。
省スペース
KPAⅢ型では300kVAまで2面体(W2000)で収納可能。(オプションによっては3面体となる場合があります)

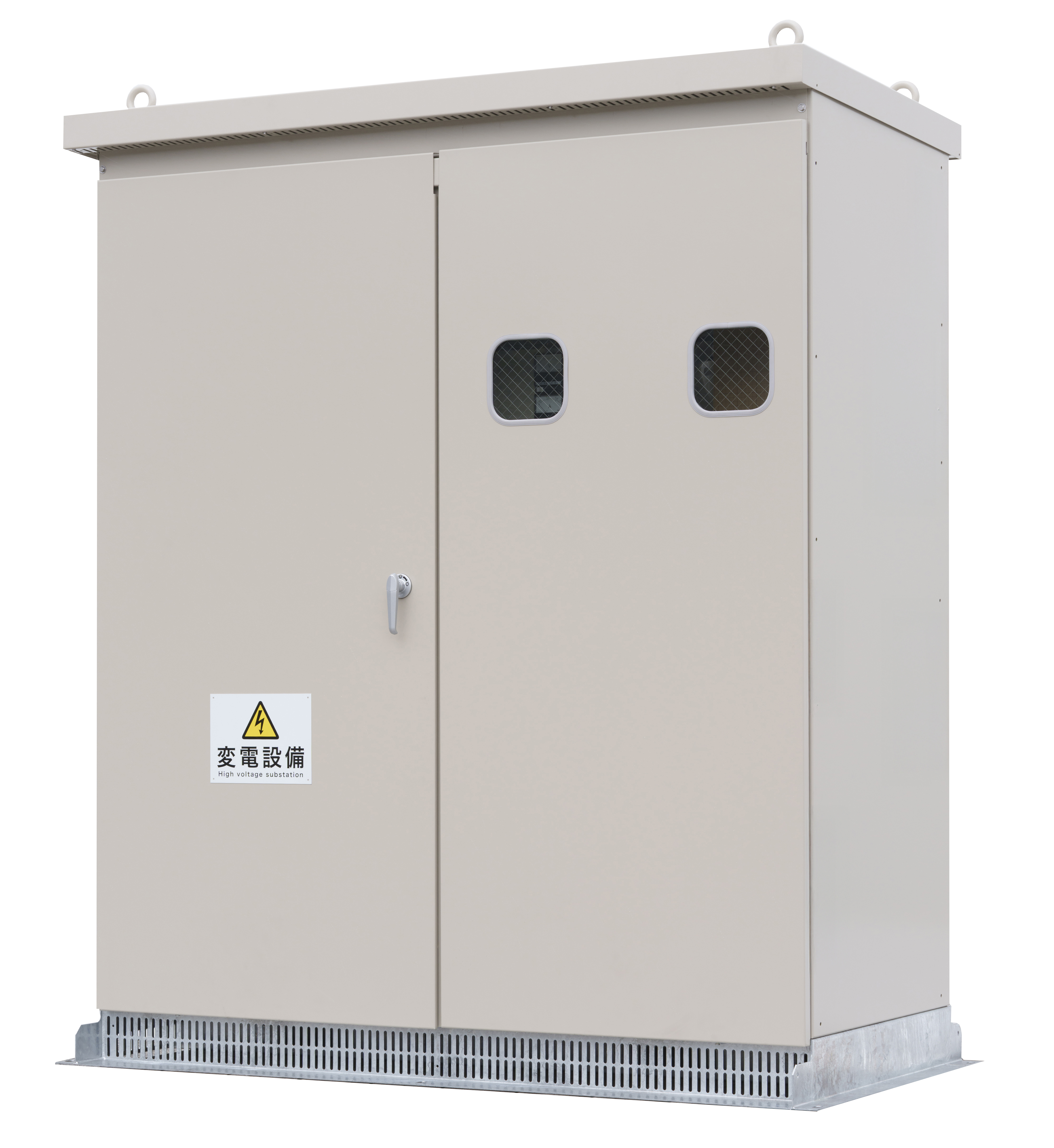

kpa

定格、仕様

KPAⅢ型
最大設備容量(※1) 300kVA
収納可能変圧器容量 動力変圧器 最大200kVA
電灯変圧器 最大100kVA
面数 2面体、3面体
外形寸法(単位:mm)
( )は3面体の場合
W:2000(3000)× D:900 × H:2445mm

※1  最大設備容量300kVAは目安です。収納可能な変圧器の組み合わせの詳細は下記の「変圧器組み合わせと概算質量」をご覧ください。

外形寸法(単位:mm)

機 種 外形寸法 mm
W(本体幅) H(本体高さ) D(本体奥行)
KPAⅢ型(2面体) 2000 2445 900
KPAⅢ型(3面体) 3000 2445 900

オプション仕様 ※複合オプションの場合は別途お問い合わせください。

KPAⅢ型
2面体・3面体 蛍光灯(ドアSW含む)/接地補助端子/進相コンデンサ(C)圧力接点、外部警報/高圧地絡継電器
/GR故障警報(30GR)/指定色/漏電火災警報器(LGR)/防塵構造
/重耐塩塗装/高圧避雷器(LA)/防雪構造/換気扇(警報接点は設けておりません)/漏電遮断器(ELCB)/隔壁/受電PF溶断接点/ ブレーカ警報接点/ SUS筐体
3面体 高圧カットアウト(PC)/防振ゴム/方向性地絡継電器

ブレーカ収納可能個数(最大)

表面型

2面体および3面体の
左2面ユニットに収納
できるブレーカ個数

ブレーカー図

3面体の右ユニットに追加できるブレーカ個数
ブレーカ収納可能部分

ブレーカー図

ブレーカ収納可能個数 ブレーカ収納可能個数
400AF個数 0 1 2 3 4 5 6 0 1 2 3
225AF・100AF個数 13 10 8 6 4 3 2 7 4 2 1

※1 変圧器1台に接続されるブレーカ個数によっては、上表を適用できない場合があります。詳細については別途お問い合わせください。

※2 動力側、電灯側トータルの収納可能個数です。

変圧器組み合わせと概算質量

50Hz仕様の場合 KPAⅢ型
  10kVA 20kVA 30kVA 50kVA 75kVA 100kVA
KPAⅢ型 20kVA 880 920 990 1060 1150 1230
30kVA 930 970 1040 1110 1200 1280
50kVA 1020 1050 1120 1190 1290 1360
75kVA 1170 1210 1280 1350 1440 1520
100kVA 1300 1340 1410 1480 1570 1650
150kVA 1490 1520 1590 1660 1760 1830
200kVA 1680 1720 1790 1860 1950 2030
  • ●KPAⅢ型で直列リアクトルが必要な場合は3面体となります。(上表に 380kgを加算)
  • ●KPAⅢ型で空箱を1面追加し、3面体とする場合は上表に 300kgを加算。

※ 正確な質量は仕様書でご確認ください。また詳細についてはお問い合わせください。
